LE ROAD-BOOK en NAVIGATION

Le Roadbook ou Livre de Route est primordial dans un rallye de navigation. C’est sa bonne lecture qui va permettre de suivre au plus juste l’itinéraire plus ou moins complexe prévu par l’organisateur.

fleche normale.jpg
fleche inversée.jpg
ordre numéros cases.png

RÈGLES DE BASE:

On va toujours du Point vers la Flèche : Bien localiser le point !!!

On suit l'ordre des cases numérotées ... Attention aux éventuelles inversions !

DIVERSES FORMES DE ROADBOOK:

En rallye, le roadbook est le matériel qui apporte tous les renseignements nécessaires au suivi du bon itinéraire. Cependant, il arrive que, parfois, les indications soient données dans des représentations plus subtiles qui jettent alors le trouble au sein de l'équipage...

Ci-après quelques exemples les plus courants  (liste non exhaustive)

  FLÉCHÉ MÉTRÉ

Le système « Fléché-Métré » est le plus simple et le plus complet. Il indique :

· La distance TOTALE depuis la dernière Remise à Zéro du compteur

· La distance PARTIELLE depuis l’indication précédente

· La représentation graphique (FLÈCHE) des directions à suivre

- Des indications -repères (panneaux routiers)



En système Fléché-Métré, tous les carrefours ne sont pas obligatoirement représentés. Priorité doit être donnée aux indications de distance...

fleche metre.JPG
F.Métré

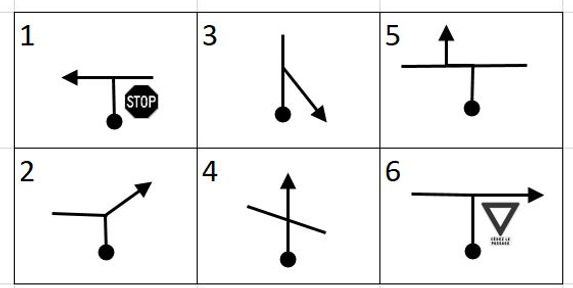

  FLÉCHÉ- NON- MÉTRÉ

Le système « Fléché-Non-Métré » indique seulement les directions, sans notion de distance:

De ce fait, tous les carrefours rencontrés sont représentés



non metre.JPG
Non Métré



  FLÉCHÉ ALLEMAND ou ARÊTE DE POISSON
La route idéale est représentée par la flèche centrale.

La lecture s’effectue du début de la flèche vers la pointe


On doit LAISSER (ne pas prendre) les routes représentées à Droite ou à Gauche de la flèche centrale.


Ne sont représentées que les routes que l’on peut prendre (Les voies sans issue matérialisées, les voies privées, les sens interdits, les chemins de terre (sauf pour repérage) ne sont pas indiqués
Les distances entre les différents carrefours et la géométrie exacte des intersections ne sont pas indiquées.



fleche allemand 1.png

Départ

fleche allemand 2.png

1 . Laisser une route à Gauche

2. Laisser une route à Droite

3. Laisser une route à Gauche et une route à Droite

4. Laisser deux routes à Droite

5. Laisser deux routes à Gauche et une route à Droite

6. Laisser une route à Droite

7. Laisser trois routes à Droite

8. Laisser une route à Gauche

Départ

Allemand



  BINAIRE

Le système « Binaire » ressemble en partie au Fléché Allemand.

La route à suivre est représentée par 1

Les routes a délaisser, à droite ou à gauche, sont représentées par 0

Traduction du parcours fléché allemand ci-dessus en système BINAIRE :

1 . Laisser une route à Gauche

2. Laisser une route à Droite

3. Laisser une route à Gauche et une route à Droite

4. Laisser deux routes à Droite

5. Laisser deux routes à Gauche et une route à Droite

6. Laisser une route à Droite

7. Laisser trois routes à Droite

8. Laisser une route à Gauche

Binaire



  HORLOGES

On arrive par la PETITE AIGUILLE
On repart vers la GRANDE AIGUILLE

Horloges



  CASES MIROIR
Comme son nom l’indique, une case-miroir est le reflet d’elle-même.
Cependant la direction à suivre ne varie pas….  !

Miroir



  TEXTE
 indications données par le texte..

Texte



  CARTOGRAPHIE
Le parcours est à suivre à l'aide d'une carte



Elle peut être déjà tracée



Elle peut être à tracer, avec nombre de variantes possibles

- Passage obligé à des repères,

- Passage à des lieux précis,

- Relier des points d'altitude,

- Itinéraire le plus court ou pas,

- Règles de circulation très précises,

- Calques à reporter,

- Cartes miroir

  etc...

Carto
exemple de carte tracée
carte tracée.png
exemple de carte tracée en mode Miroir
carte tracée miroir.png.jpg

Subtilités de road book ...?

Attention... deux entrées de village identiques à un panneau d'intervalle...!
... bien suivre l'ordre numéroté des cases...!
2 routes à droite: consécutives ou adjacentes..!??
Suivre les flèches dans l'ordre des numéros...!
